可视化的场景或场景模板

的序流程图在托斯卡指挥官地图场景或Scenario-templates的进步。

你可以找到你的场景的测试部分(蓝色)托斯卡指挥官。访问序流程图执行以下步骤:

1. 点击一个场景。

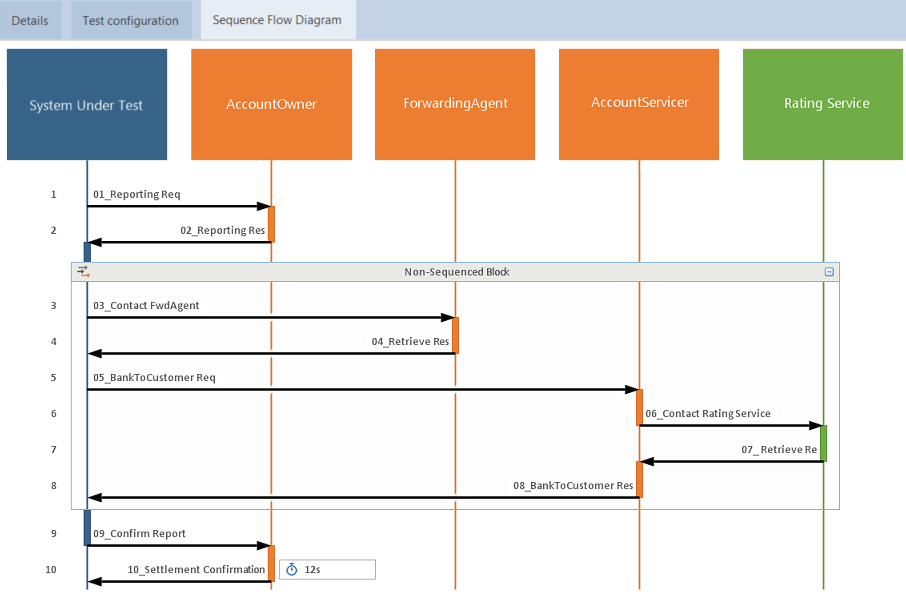

2. 选择序流程图选项卡。选项卡显示序列流图。

所涉及的系统不同颜色的场景图:

• 蓝色:被测试的系统。

• 橙色:虚拟系统。如果你没有定义服务端口,序流程图显示了API的资源。

• 格林:外部系统

如图箭头之间的系统消息,上面的消息名称相应的箭头。这些箭头从发送者到接收者。

消息的不连续块四周都是一个框架。

时钟标志旁边显示计划信息当消息将被发送。

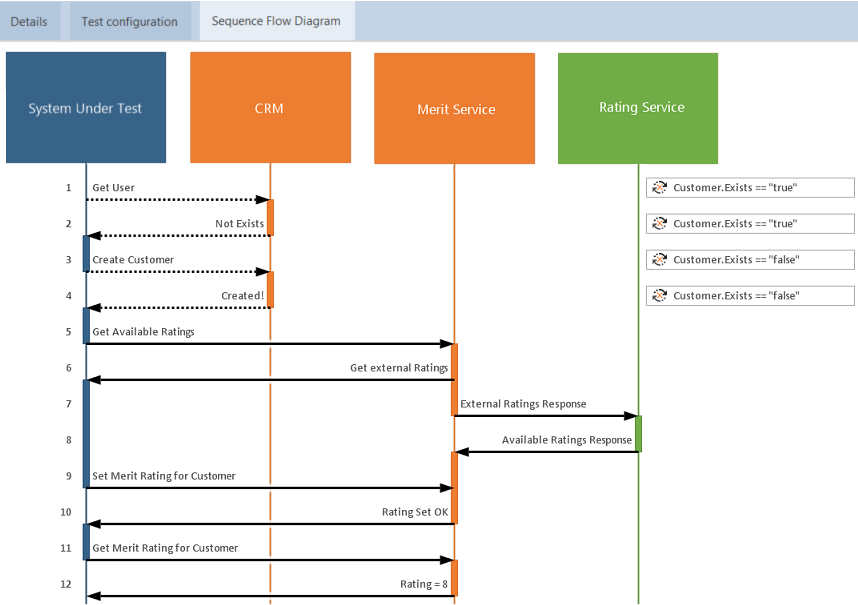

场景模板提供进一步的项目。

消息包括条件如图虚线箭头。一个额外的条件字段右边显示消息。

如何修改序流程图视图

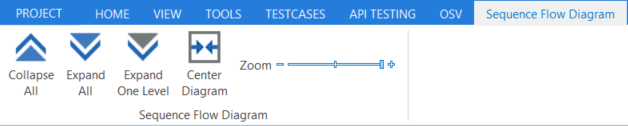

的序流程图菜单为您提供以下选项:

选项	描述
全部折叠	崩溃当前选中的节点,包括所有块直接和文件夹位于下方。
全部展开	展开当前选中的节点,包括所有块直接和文件夹位于下方。
扩大一个级别	展开的所有块和文件夹节点直接坐落在当前选择的节点。
中心图	中心的图表。
变焦	图表,向上或向下。

除了这些选项,您还可以使用+和- - - - - -展开或折叠节点图。

如何修改的场景吗序流程图

选择项在一个场景中,使用下列选项之一:

• 点击消息或一块在树视图中。相应的项目中突出显示序流程图。

• 点击一个消息,一个字段或一块序流程图。相应的项目在树视图中突出显示。

除了标准的功能,可以进行以下更改场景中序流程图:

改变序列:使用拖放重新定位你的消息或块。

重命名消息:双击消息的名字。

修改值:双击一个字段中的文本。

指定的方向:右键单击并选择一条消息设置方向从上下文菜单中。选择所需的方向并确认好吧。

安排发送时间:右键单击并选择出站消息创建时间表从上下文菜单中。定义所需的时间(见“编辑价值观”章)。

指定服务端口:右键单击并选择一条消息设置服务端口从上下文菜单中。从下拉菜单中选择所需的服务端口并确认好吧。

删除模块:一块上单击右键并选择周围删除文件夹从上下文菜单中。
